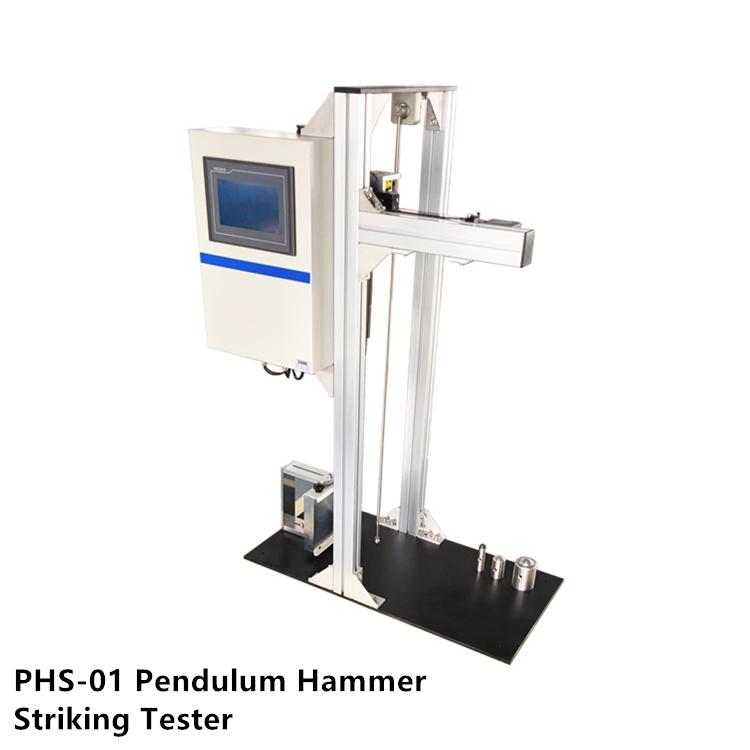

PHS-01 진자 망치 타격 테스터

1. 진자 망치 타격 시험기 소개

그만큼 진자 망치 타격 시험기 (PHS-01)은 다양한 재료와 제품의 기계적 견고성과 충격 저항성을 평가하기 위해 설계된 고급 기기입니다. 이 필수 도구는 전자, 포장, 의료 기기, 제약을 포함한 여러 산업에서 사용되어 제품이 실제 응용 프로그램의 엄격함을 견딜 수 있도록 보장합니다. 다음과 같은 국제 표준을 준수함으로써 국제전기기술자협회(IEC) 60068-2-75PHS-01은 제품이 기계적 응력을 견딜 수 있는 능력을 신뢰할 수 있게 평가하여 안전성과 내구성을 향상시킵니다.

2. 진자 망치 타격 테스터 작동 방식

작동 원리

진자 망치 타격 시험기는 진자 메커니즘을 사용하여 시험편에 제어된 충격을 전달합니다. 이 장치는 다양한 높이에서 해제되어 샘플을 타격하여 충격 저항성을 평가하는 자동 리프팅 진자를 특징으로 합니다. 이 방법은 충격 에너지를 정밀하게 제어할 수 있게 해주며, 이는 시험 대상 재료의 내구성을 정확하게 평가하는 데 중요합니다.

주요 특징

• PLC 및 HMI 터치 스크린 제어: 사용자 친화적인 인터페이스로 쉽게 작동하고 테스트 매개변수를 정확하게 조정할 수 있습니다.
• 자동 리프팅 진자: 진자는 자동으로 원하는 높이까지 올라가므로 일관된 테스트 조건이 보장됩니다.
• 조정 가능한 충격 에너지: 사용자는 다양한 재료와 테스트 요구 사항에 맞게 0.14J~5J 범위의 충격 에너지를 선택할 수 있습니다.
• 샘플 장착 고정 장치: 조절 가능한 고정 장치는 샘플을 단단히 고정하여 충격 방향과 수직으로 위치시켜 정확한 결과를 보장합니다.

3. 진자 망치 타격 시험기의 주요 응용 분야

기계적 견고성 테스트

PHS-01의 주요 용도는 제품의 기계적 견고성을 테스트하여 실패 없이 충격을 견딜 수 있는 능력을 확인하는 것입니다. 이는 제품이 운송, 설치 또는 사용 중에 자주 물리적 스트레스를 받는 산업에서 특히 중요합니다.

테스터의 혜택을 받는 산업

• 포장재: 포장이 내용물을 효과적으로 보호할 수 있는지 확인합니다.
• 의료기기 소재: 중요 의료 부품의 내구성을 검증합니다.
• 제약품: 포장이 스트레스를 받을 때에도 무결성을 유지함을 확인합니다.
• 접착제: 충격 하에서의 접착 강도와 내구성을 테스트합니다.
• 섬유 및 전자 제품: 소비자 제품에 사용된 재료의 내구성을 평가합니다.

4. IEC 60068-2-75 표준 개요

IEC 60068-2-75란 무엇입니까?

국제전기기술자협회(IEC) 60068-2-75 장비 및 제품의 기계적 견고성을 평가하기 위한 시험 방법을 확립하는 국제 표준입니다. 이 표준은 시편이 엄격한 충격을 견뎌낼 수 있는 능력을 평가하여 제품이 안전 및 신뢰성 요구 사항을 충족하는지 확인하는 방법을 설명합니다.

IEC 60068-2-75에 포함된 테스트 방법

이 표준은 충격 시험을 실시하기 위한 세 가지 방법을 지정합니다.

• 진자 망치 테스트: 통제된 충격 테스트를 위해 진자 망치 방법을 활용합니다.
• 스프링 해머 테스트: 일관된 충격을 전달하기 위해 스프링이 장착된 망치를 사용합니다.
• 수직 낙하 망치 시험: 일반적인 사용 중에 발생하는 충격을 시뮬레이션하기 위해 낙하하는 무게를 사용합니다.

PHS-01 테스터와의 관련성

PHS-01은 명시적으로 다음에 따라 테스트를 수행하도록 설계되었습니다. 국제전기기술자협회(IEC) 60068-2-75, 모든 결과가 글로벌 기계적 견고성 표준과 일치하도록 보장합니다. 이러한 준수는 테스트 프로세스와 얻은 결과에 상당한 신뢰성을 더합니다.

5. 진자 망치 타격 시험기의 시험 방법

충격 에너지 범위 및 제어

PHS-01은 0.14J에서 5J까지 광범위한 충격 에너지를 제공하여 사용자가 평가되는 재료의 특정 요구 사항에 맞게 테스트를 맞춤 설정할 수 있습니다. 충격 에너지는 진자가 해제되는 높이에 따라 결정되므로 일관된 테스트 조건이 용이합니다.

샘플 장착 및 고정 장치 조정 가능성

샘플은 두께와 크기에 맞게 조절 가능한 특수 장착 고정 장치에 고정됩니다. 이를 통해 각 샘플이 해머의 충격 방향에 수직으로 테스트되도록 보장하며, 이는 신뢰할 수 있는 결과를 얻는 데 중요한 요소입니다.

6. 테스트 프로세스의 중요성

진자 망치 타격 테스터로 테스트를 실시하는 것은 여러 가지 이유로 중요합니다.

• 제품 안전: 이를 통해 제조업체는 자사 제품이 일상 사용이나 운송 중에 발생할 수 있는 충격을 견딜 수 있는지 확인할 수 있습니다.
• 규정 준수: 많은 산업에서는 다음과 같은 표준을 준수해야 합니다. 국제전기기술자협회(IEC) 60068-2-75 제품의 안전성과 신뢰성을 보장합니다.
• 품질 보증: 정기적인 테스트를 통해 재료의 잠재적인 약점을 파악할 수 있으며, 이를 통해 제조업체는 설계와 재료를 개선하여 내구성을 강화할 수 있습니다.

7. PHS-01 진자 망치 타격 테스터의 기술 사양

• 충격 에너지 레벨: 0.14J, 0.2J, 0.35J, 0.5J, 0.7J, 1J, 2J, 5J
• 동등 질량: 0.25kg, 0.5kg, 1.7kg
• 가을 높이: 선택된 충격 에너지에 따라 56mm ~ 400mm
• 합판 치수: 175 x 175 mm, 두께 8 mm
• 전원 공급 장치: 교류 110~220V 50/60Hz
• 제어 시스템: HMI(Human Machine Interface)를 갖춘 PLC 기반 제어

8. IEC 60068-2-75 및 GB/T 2423.55 준수

IEC 60068-2-75 준수

PHS-01 진자 망치 타격 테스터는 다음 사항을 완벽하게 준수합니다. 국제전기기술자협회(IEC) 60068-2-75모든 장비로 실시한 테스트가 기계적 견고성에 대한 국제 표준을 충족하는지 확인합니다.

GB/T 2423.55 표준 개요

IEC 60068-2-75 준수 외에도 PHS-01은 다음 사항도 준수합니다. 영국/티 2423.55 이 표준은 중국 시장에 특화된 유사한 기계적 시험 절차를 개략적으로 설명하며, 이를 통해 시험 결과의 신뢰성이 더욱 향상됩니다.

9. 왜 PHS-01 진자 망치 타격 테스터를 선택해야 합니까?

정확하고 신뢰할 수 있는 결과

PHS-01은 충격 에너지와 높이에 대한 정밀한 제어를 보장하여 신뢰할 수 있고 반복 가능한 테스트 결과를 도출합니다. 이러한 정확도는 안전 기준을 충족하고 제품 내구성을 개선하려는 제조업체에 필수적입니다.

사용자 친화적인 조작

PHS-01은 고급 PLC 제어 시스템과 터치스크린 인터페이스를 갖춰 사용이 간편하며, 사용자 오류 가능성을 최소화하고 다양한 테스트를 위한 빠른 설정이 가능합니다.

다양한 응용 프로그램

이 테스터는 다양한 산업에 적용 가능하므로 제품 내구성과 안전성을 보장하고자 하는 제조업체와 품질 검사 기관에 없어서는 안 될 도구입니다.

10. 결론: 펜듈럼 해머 타격 테스터로 제품 내구성 확보

투자하기 PHS-01 진자 망치 타격 테스터 귀하의 제품이 다음과 같은 엄격한 기계적 견고성 표준을 충족하는지 확인합니다. 국제전기기술자협회(IEC) 60068-2-75. 정밀성, 자동화, 사용 편의성 덕분에 다양한 어려운 환경에서 제품의 안전성과 내구성을 보장하고자 하는 제조업체에 필수적인 도구입니다.

자주 묻는 질문

1. 진자 망치 타격 시험기는 무엇에 사용되나요?
   시험자는 재료 및 제품의 충격 저항성과 기계적 견고성을 평가하여 물리적 응력을 견딜 수 있는지 확인합니다.
2. PHS-01은 IEC 60068-2-75를 어떻게 준수합니까?
   IEC 60068-2-75에 명시된 표준에 따라 충격 시험을 수행하도록 설계되어 신뢰성 있고 표준화된 시험을 보장합니다.
3. 어떤 산업이 이 테스터를 사용하여 이익을 얻을 수 있을까요?
   전자, 포장, 의료 기기, 제약과 같은 산업에서는 PHS-01을 사용하여 제품의 내구성과 안전성을 보장합니다.
4. 어떤 종류의 재료를 테스트할 수 있나요?
   PHS-01은 소비자 제품과 포장에 사용되는 플라스틱, 금속, 복합재료 등 다양한 재료를 테스트할 수 있습니다.
5. 테스터의 충격 에너지 레벨 범위는 무엇입니까?
   PHS-01은 0.14J에서 5J까지의 충격 에너지 레벨을 제공하므로 특정 재료 요구 사항에 따른 유연한 테스트가 가능합니다.
