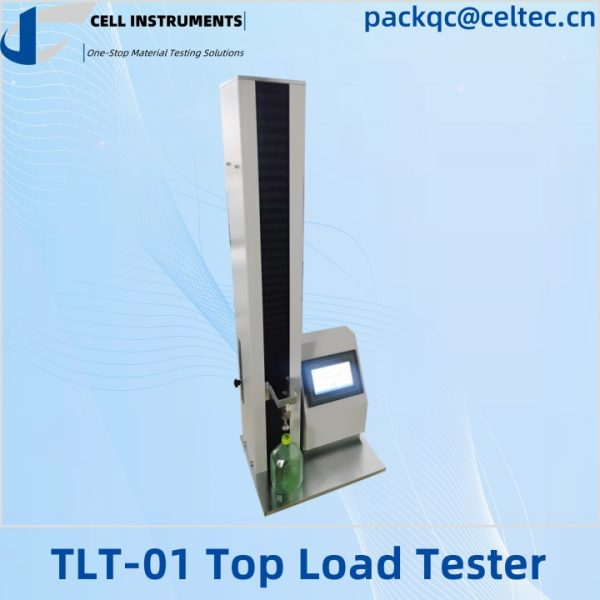

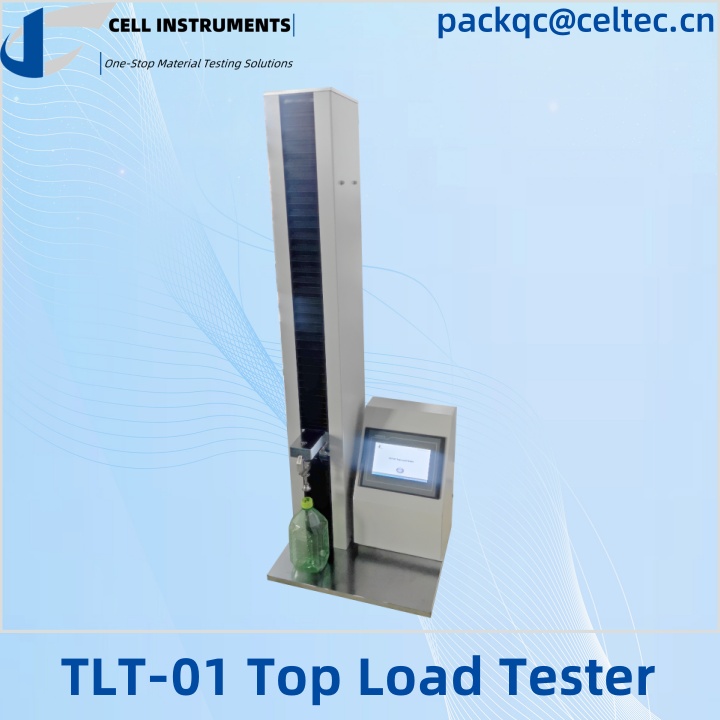

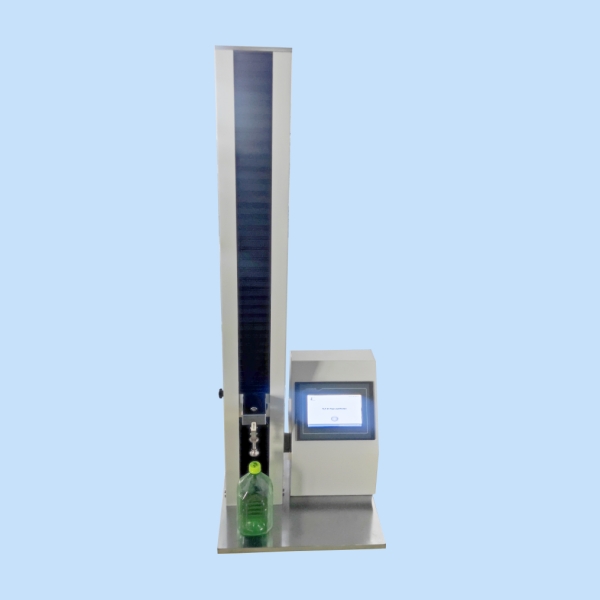

TLT-01 Top Load Tester

Standard: ASTM D2659, ASTM D4577, ASTM D642, ISO 8113, ASTM D4169
Gyártó: Cell Instruments
Alkalmazások: konténer, csomagolóanyagok, orvosi eszközök anyagai, gyógyszerészeti vizsgálatok és egyebek.
Testreszabás: Különleges tesztelési követelményekhez és automatizálási átalakításokhoz érhető el

Kategóriák ASTM, ASTM D2659, ASTM D4169, ASTM D4577, ASTM D642, Palack tesztelése, ISO 8113, Gyógyszerészeti tesztelés, Műanyag tesztelés, Szakítószilárdságvizsgáló, Top Load Tester

I. A Top Load Tester bemutatása

Felső terhelési teszter egy speciális műszer, amelyet különféle csomagolóanyagok, például palackok, dobozok és tartályok felső terhelési szilárdságának és nyomószilárdságának mérésére terveztek. Ez a berendezés döntő szerepet játszik a csomagolás szerkezeti integritásának értékelésében, segítve a gyártókat annak biztosításában, hogy termékeik ellenálljanak a külső erőknek a szállítás és a kezelés során.

Az olyan iparágakban, mint a csomagolás, az élelmiszeripar, a gyógyszeripar, az italok és a fogyasztási cikkek, a felső terhelésű teszterek nélkülözhetetlen eszközök a minőségellenőrzés fenntartásához. A felső terhelésű tesztelés legfontosabb alkalmazásai közé tartozik a műanyag- és üvegpalackok, kartondobozok és még az orvosi csomagolások nyomószilárdságának értékelése is.

II. Hogyan működik a Top Load Tester

A felső terhelésmérő úgy működik, hogy ellenőrzött erőt fejt ki a minta (például palack vagy tartály) tetejére, amíg az deformálódik vagy meghibásodik. Ez a folyamat segít meghatározni azt a maximális terhelést, amelyet a minta elbír, mielőtt eltörik vagy összeomlik.

Különféle anyagok, köztük műanyag palackok, kartondobozok és hőre lágyuló edények, tesztelhetők a nyomásállóságuk felmérésére. A felső terhelésmérő általában egy precíziós golyós ólomcsavarból, egy tesztplatformból és mérőcellákból áll a pontos erőméréshez. A tesztelés során a mintát a platformra helyezik, és a terhelést fokozatosan, PLC-vezérléssel alkalmazzák a hatékony, következetes tesztelés érdekében.

A teszter pontossága precíz méréseket tesz lehetővé, lehetővé téve a gyártók számára, hogy megelőzzék a csomagolási hibákat a szállítás vagy egymásra rakás során. Ezek az adatok felbecsülhetetlen értékűek a csomagolómérnökök számára, mivel segítik őket tartósabb csomagolás megtervezésében, amely ellenáll a szállítási és kezelési nehézségeknek.

III. Top Load Tester fő paramétere

Teszttartomány	0-1000N (vagy igény szerint)
Minta magassága	700 mm
Minta átmérője	120mm max
Teszt sebesség	1-500 mm/perc
Eltolási pontosság	0,01 mm
Erő pontosság	0,5% teljes skála
Ellenőrzés	PLC és HMI képernyő
Adatkimenet	képernyő, mikronyomtató (opcionális), RS232 (opcionális)
Hatalom	110-220V, 50/60Hz

IV. A Top Load Tester főbb jellemzői és előnyei

Egy modern felső terhelésű teszter számos fejlett funkcióval rendelkezik, amelyek javítják a teljesítményt, többek között:

7 hüvelykes HMI érintőképernyő az egyszerű kezelés érdekében.
PLC vezérlés amely zökkenőmentes, hatékony működést biztosít.
Precíziós golyós ólomcsavar minden alkalommal pontos eredményekért.
Állítható vizsgálati sebességek a különféle anyagvizsgálati igények kielégítésére.
Kompatibilitás a több kompressziós lemez különböző formájú és átmérőjű.
Túlterhelés elleni védelem és egy automatikus visszatérési funkció, amely megakadályozza a műszer károsodását.
Opcionális mikronyomtató vizsgálati eredmények kinyomtatására.
RS 232 port adatkommunikációhoz és opcionális professzionális szoftvercsomaghoz.

A felső terhelésű teszter egyedi tesztprogramokat is kínál, hogy megfeleljen a speciális tesztelési követelményeknek:

Csúcs teszt: Azt a maximális nyomóterhelést méri, amelyet egy tartály elvisel.
Rögzített alakváltozási teszt: Méri a terhelést, amikor a tartály elér egy meghatározott alakváltozási pontot.
Fix terhelési teszt: Felméri, hogy a minta hogyan deformálódik beállított terhelés hatására.
Egyszeri kompressziós teszt: Egyszer összenyomja a tartályt, és elemzi az eredményt.
Ciklikus tömörítési teszt: Többször összenyomja a tartályt a tartósság és a teljesítmény elemzéséhez.

Ezek a funkciók nemcsak egyszerűsítik a tesztelési folyamatot, hanem azt is biztosítják, hogy az eredmények rendkívül pontosak legyenek, megbízható adatokat biztosítva a gyártóknak a csomagolás kialakításának javításához és az ipari szabványoknak való megfeleléshez.

V. Vizsgálati módszerek a felső terhelésű teszteléshez

A felső terhelésű vizsgálati folyamat több lépésből áll annak biztosítására, hogy a minta megfelelő legyen teherbírása pontosan mérik. A folyamat a következőket tartalmazza:

Minta előkészítés: Győződjön meg arról, hogy a minta megfelelően van elhelyezve és igazítva van a vizsgálóberendezésben.
Kényszer alkalmazás: A gép alkalmazza a fokozatos nyomóerő segítségével a minta tetejére precíziós golyós ólomcsavar. Az erő addig növekszik, amíg a minta el nem éri a maximális teherbírását, vagy tönkremegy.
Eredményelemzés: Az eredményeket elemzik, hogy meghatározzák a maximális terhelés a minta deformáció vagy összeomlás előtt ellenáll. Ezek az eredmények segítenek a gyártóknak felmérni, hogy csomagolásuk megfelel-e a célnak.

A teszteredmények tovább finomíthatók egyedi tesztelő programok használatával, mint pl ciklus tömörítés, amely többször összenyomja a mintát, hogy felmérje annak teljesítményét ismételt igénybevétel esetén.

VI. A felső terhelésű vizsgálat vonatkozó szabványai

A nemzetközi szabványoknak való megfelelés kritikus fontosságú annak biztosításában, hogy a csúcsterhelési tesztek pontosak és összehasonlíthatók legyenek a különböző iparágakban. A következő szabványok szerves részét képezik felső terhelésű tesztelés:

1. ISO 8113

Az ISO 8113 felvázolja a legmagasabb terhelési vizsgálati követelményeket karton csomagolás, összpontosítva a nyomóerőkre és ezeknek a csomagolás sértetlenségére gyakorolt hatására.

2. ASTM D642

Az ASTM D642-t széles körben használják a mérésére nyomó ellenállás -ból szállító konténerek, különösen hullámkarton és tömör farostlemez konténerek. Ez a vizsgálat elengedhetetlen annak biztosításához, hogy a tartályok bírják a szállítás során alkalmazott nyomást.

3. ASTM D2659

Az ASTM D2659 értékeli a ütésállóság alatti hőre lágyuló műanyag tartályok, például a csomagolóiparban használt műanyag palackok oszlopos tömörítés.

4. ASTM D4577

Az ASTM D4577 méri, hogyan szállító konténerek tartsa meg mindkettő alatt statikus és dinamikus terhelésekbiztosítva, hogy a termékek biztonságosak maradjanak a szállítás során.

5. ASTM D4169

Az ASTM D4169 átfogó tesztelést vázol fel a szállítókonténerekhez, szimulálva a valós terjesztési környezeteket a teljesítmény és tartósság csomagolóanyagok.

VII. Top Load Tester Alkalmazások az iparágakban

A felső terhelésű tesztert különböző iparágakban használják a csomagolás szilárdságának és tartósságának biztosítására, beleértve:

Csomagolás: Műanyag és üvegpalackok, kartondobozok és tartályok tesztelésére.
Gyógyszeripari termékek: Az orvosi csomagolások nyomószilárdságának értékeléséhez.
Italok: Italtartók szilárdságának tesztelésére.
Élelmiszeripar: A csomagolás szilárdságának ellenőrzésére a termékbiztonság fenntartása érdekében.
Ragasztók és tömítőanyagok: Annak biztosítása érdekében, hogy a csomagolás elviselje a nyomóerőt a szállítás során.

VIII. A megfelelő felső terhelésmérő kiválasztása

A felső terhelésű tesztelő kiválasztásakor elengedhetetlen olyan tényezőket figyelembe venni, mint pl terhelhetőség, pontosság, tesztelési sebesség és megfelelőség ipari szabványokkal. A Cell Instrumentsnél felső terhelésű tesztelők széles skáláját kínáljuk, amelyek különböző vizsgálati igényeket elégítenek ki, segítve a gyártókat csomagolásuk optimalizálásában és a termékbiztonság biztosításában.

GYIK a Top Load Testerrel kapcsolatban

1. Milyen termékeket lehet tesztelni felső terhelésű teszterrel?
A felső terhelésű tesztelő képes kiértékelni a különböző csomagolóanyagok nyomószilárdságát, beleértve műanyag palackok, üvegtartályok, kartondobozok és hőre lágyuló csomagolások.

2. Miért fontos a felső terhelés tesztelése a csomagolásnál?
A felső terhelésű tesztelés biztosítja, hogy a csomagolóanyagok ellenálljanak a közben fellépő erőknek halmozás, szállítás és kezelés, csökkentve a termék károsodásának kockázatát.

3. Milyen előnyökkel jár a gyártók számára az ASTM és ISO szabványoknak való megfelelés?
A szabványoknak való megfelelés, mint pl ISO 8113, ASTM D642 és ASTM D2659 segít a gyártóknak megfelelni az iparági előírásoknak, biztosítani a termékminőséget, és csökkenteni a csomagolási hibákkal kapcsolatos pénzügyi kockázatokat.

4. Használható a felső terhelésű teszter testreszabott teszteléshez?
Igen, a felső terhelésű tesztelők gyakran programozható funkciókkal rendelkeznek, mint pl ciklus tömörítés és fix alakváltozás vizsgálata, amely lehetővé teszi a testre szabott tesztelést egyedi követelmények alapján.

5. Hogyan járul hozzá a felső terhelésű tesztelő a fenntarthatósághoz?
Az optimális azonosításával teherbírása A gyártók csökkenthetik az anyagfelhasználást és a hulladékot, hozzájárulva a fenntarthatóbb termelési gyakorlatokhoz.
